5 Secretos de las Estructuras de Acero que Desafían lo que Crees Saber sobre los Edificios
Introducción
Cuando pensamos en una estructura de acero, a menudo nos viene a la mente la imagen de un esqueleto metálico robusto y simple, una especie de «Meccano a gran escala». Vemos vigas y pilares uniéndose en ángulos rectos, transmitiendo una sensación de fuerza bruta y una lógica constructiva casi elemental. Es fácil asumir que su diseño consiste simplemente en elegir piezas lo suficientemente grandes para que no se rompan.
Sin embargo, detrás de esa aparente simplicidad se esconde una ciencia sofisticada, llena de detalles sorprendentes y principios contraintuitivos que van mucho más allá de la simple resistencia. La seguridad, el confort y la durabilidad de los edificios que habitamos dependen de una ingeniería meticulosa que anticipa fuerzas ocultas, gestiona imperfecciones y planifica la vida del edificio incluso antes de que esté terminado.
Este artículo desvela cinco de estas ideas fundamentales del diseño estructural en acero. Son conceptos que desafían la intuición y que cambiarán tu forma de ver las vigas y uniones que nos rodean cada día.
1. El Secreto de la Imperfección: Las Estructuras Se Diseñan Ligeramente «Defectuosas»
La perfección es inalcanzable, pero la seguridad no lo es.
Parece un contrasentido, pero la seguridad de un gran edificio de acero no se basa en la suposición de que será construido de manera perfecta. Al contrario, los ingenieros saben que el mundo real no es geométricamente exacto. Por ello, en lugar de diseñar para un ideal imposible, incorporan deliberadamente en sus cálculos las «imperfecciones iniciales». El CTE-DB-SE-A Documento Básico Seguridad Estructural Acero.
El análisis estructural debe tener en cuenta el efecto de las desviaciones geométricas de fabricación y montaje. Por ejemplo, se asume que los pilares no estarán perfectamente verticales, sino que tendrán un ligero «desplome» inicial, que la normativa cuantifica con precisión: una inclinación de hasta 1 parte por cada 200 o 400 de altura, dependiendo de la configuración del pórtico. El ingeniero calcula la estructura para que sea segura incluso con esa pequeña inclinación de partida.
Esta es una idea poderosa y profundamente práctica: la robustez de una estructura no proviene de una perfección utópica, sino de un diseño inteligente que anticipa, cuantifica y gestiona las imperfecciones inevitables de la construcción. La seguridad reside en aceptar la realidad, no en ignorarla.
2. La Magia está en las Uniones: El «Efecto Palanca» y Otras Fuerzas Ocultas
Las vigas son la fuerza, pero las uniones son la ciencia.
Mientras nuestra atención se centra en las imponentes vigas y pilares, la verdadera complejidad del diseño en acero a menudo reside en los puntos donde estos elementos se conectan: las uniones. Un ejemplo fascinante de las fuerzas ocultas que actúan en ellas es el conocido como «efecto palanca».
Imagina dos placas de acero unidas por tornillos. Cuando una fuerza de tracción intenta separarlas, la chapa metálica, por muy rígida que parezca, puede flexionarse ligeramente alrededor del tornillo. Esta deformación actúa como una diminuta palanca que genera una fuerza de tracción adicional sobre el propio tornillo, sumándose a la carga externa que ya soportaba.
Esto significa que los tornillos deben diseñarse para resistir más fuerza de la que aparentemente soportan. Para contrarrestar este efecto, los ingenieros pueden usar chapas más gruesas o añadir rigidizadores, demostrando que el diseño no solo consiste en identificar problemas, sino en idear soluciones geométricas elegantes. Este tipo de detalles demuestran la minuciosidad del análisis estructural: cada componente, por pequeño que sea, es analizado bajo la lupa de fenómenos físicos sutiles que pueden tener un impacto decisivo en la seguridad global.
3. Un Edificio a Medio Construir: La Seguridad en Cada Fase
Un edificio debe ser seguro no solo al final, sino en cada paso de su creación.
El trabajo de un ingeniero estructural no termina al diseñar el edificio finalizado. Una de las capas más complejas de su labor es garantizar la estabilidad de la estructura durante todo el proceso constructivo. El análisis debe tener en cuenta las diferentes fases de la construcción, ya que la estructura puede comportarse de maneras muy distintas durante su montaje.
Por ejemplo, un edificio de varias plantas puede ser perfectamente estable una vez completado, con todos sus sistemas de arriostramiento (elementos que le dan rigidez frente a fuerzas horizontales como el viento) instalados. Sin embargo, durante una fase intermedia de la construcción, con solo algunos de esos arriostramientos colocados, podría ser mucho más vulnerable.
Estas «situaciones transitorias» deben ser analizadas y comprobadas para garantizar que no se produzca ningún fallo. El ingeniero, por tanto, no diseña un objeto estático, sino que coreografía un proceso dinámico, asegurando que la estructura sea segura en cada momento de su vida, incluso antes de estar completa.
4. No Todo el Acero «Trabaja»: El Concepto del Ancho Eficaz
A veces, para que una viga sea más fuerte, los cálculos la consideran más pequeña.
En el mundo de la ingeniería, no siempre «más es mejor». Una idea fascinante es que, en ciertas condiciones, no toda la sección de una pieza de acero contribuye por igual a su resistencia. Esto es especialmente cierto en perfiles con elementos muy anchos y delgados, clasificados como «secciones de Clase 4».
Al ser comprimidos, estos elementos delgados (conocidos como «esbeltos») tienden a «abollarse» o, en terminología técnica, sufrir un pandeo local, mucho antes de que el resto de la pieza haya alcanzado su máxima capacidad de carga. Es un fenómeno similar a cómo una lata de refresco se arruga por los lados si la aprietas desde arriba.
Para diseñar de forma segura teniendo en cuenta este efecto, los ingenieros utilizan un concepto llamado «ancho eficaz». En sus cálculos, ignoran una parte del ancho real del elemento delgado y consideran solo una porción reducida que sí puede resistir la compresión sin abollarse prematuramente. Es un ejemplo brillante de cómo la geometría a pequeña escala puede gobernar la resistencia de una estructura entera, demostrando que la forma es tan importante como la cantidad de material.
5. Más Allá de la Fuerza Bruta: Diseñando para el Confort y la Durabilidad
Una gran estructura no solo se mantiene en pie, sino que nos cuida y perdura en el tiempo.
El diseño estructural moderno va mucho más allá de la simple capacidad de soportar cargas. Se trata de una disciplina holística que se preocupa profundamente por la experiencia humana y la vida útil del edificio. Dos áreas clave lo demuestran: las vibraciones y la durabilidad.
Primero, las estructuras se diseñan para limitar las vibraciones, no solo por seguridad, sino por el «confort de los usuarios». Un forjado puede ser estructuralmente sólido, pero si vibra de manera perceptible genera una sensación de inseguridad e incomodidad. Por ello, los ingenieros analizan la frecuencia de oscilación de los forjados para que estas vibraciones permanezcan imperceptibles. Este análisis es tan detallado que considera las vibraciones que pueden ser inducidas por el simple caminar de las personas o por los movimientos rítmicos en actividades como el baile o el deporte.
Segundo, la durabilidad no es una idea de última hora, sino una estrategia proactiva de diseño. Desde la fase de proyecto se toman decisiones para prevenir la corrosión, como evitar rincones en las uniones que puedan acumular suciedad y humedad, o impedir el contacto directo del acero con otros metales, como el aluminio de las carpinterías, o con materiales como los yesos, que pueden acelerar su degradación. Esto revela que un buen ingeniero no solo piensa en el día de la inauguración, sino en cómo la estructura se comportará y envejecerá durante las próximas décadas.

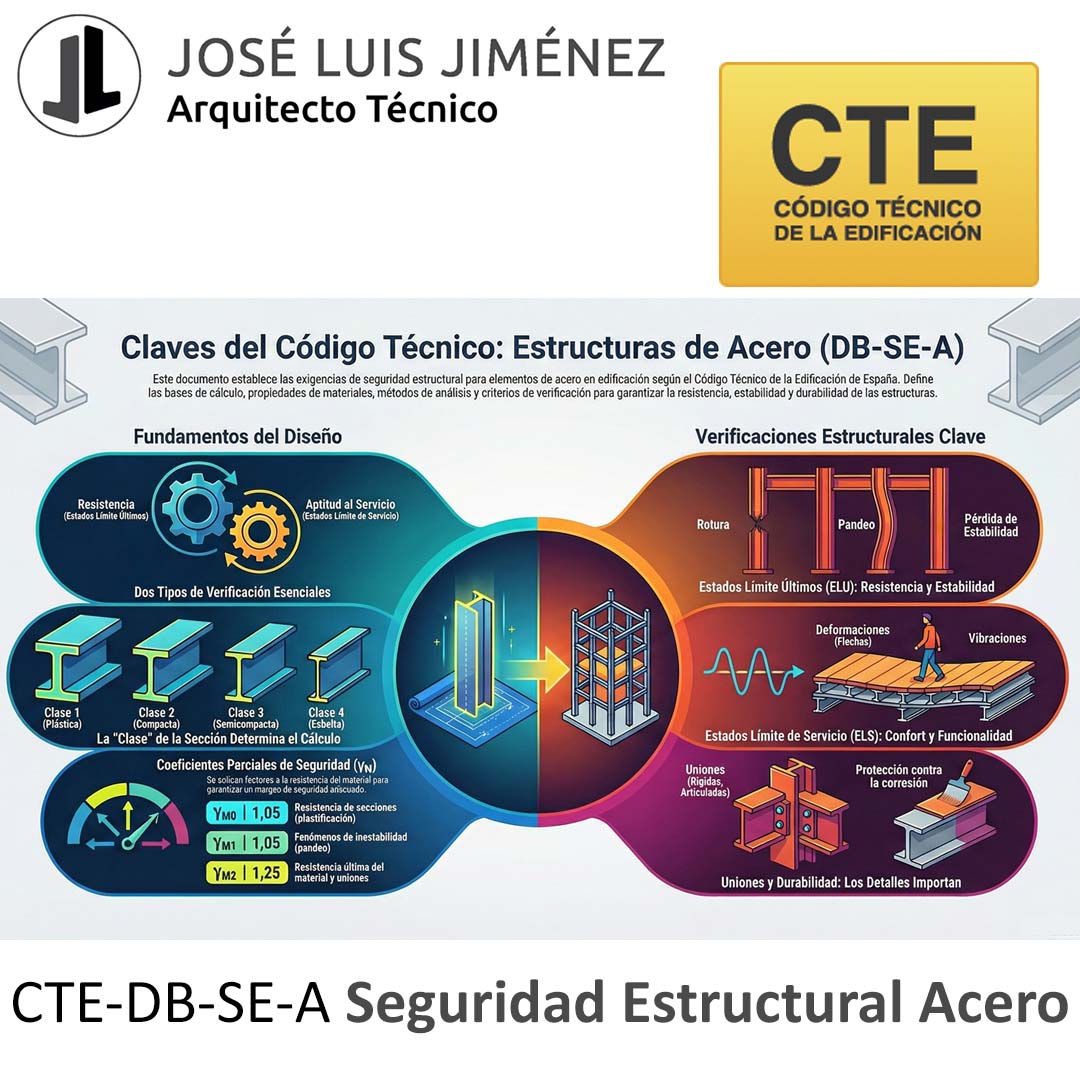

CTE-DB-SE-A
Conclusión
Lejos de ser un simple juego de construcción a gran escala, las estructuras de acero son el resultado de una enorme sofisticación técnica. Están repletas de detalles contraintuitivos y soluciones ingeniosas que garantizan no solo nuestra seguridad, sino también nuestro confort y la longevidad de los espacios que habitamos. Cada viga, cada tornillo y cada unión esconde una historia de cálculos precisos que gestionan la imperfección, controlan fuerzas invisibles y planifican el futuro.
La próxima vez que entres en un edificio con su estructura de acero a la vista, ¿te fijarás en sus uniones y pensarás en las fuerzas ocultas que están en juego?
